La protección frente al humo en las escaleras protegidas constituye un aspecto esencial de la seguridad en caso de incendio, ya que garantiza la evacuación segura de los ocupantes y facilita la intervención de los servicios de emergencia. El Anejo A del DB-SI del Código Técnico de la Edificación establece distintas soluciones válidas para justificar dicha protección, permitiendo adaptar el diseño a las características del edificio y a sus condiciones de uso.
Estas soluciones incluyen tanto sistemas de ventilación natural como sistemas mecánicos, entre los que destacan la evacuación de humos mediante conductos y los sistemas de presión diferencial, siempre que se cumplan los criterios y prestaciones exigidos. Conocer las diferentes formas de justificación previstas en el Anejo A resulta fundamental para proyectistas y técnicos, ya que permite elegir la alternativa más adecuada en cada caso y documentar correctamente su cumplimiento normativo.
A continuación se incluyen los 3 sistemas válidos para el cumplimiento del Anejo A del DB-SI, así como herramientas útiles para su justificación de una manera rápida y efectiva:

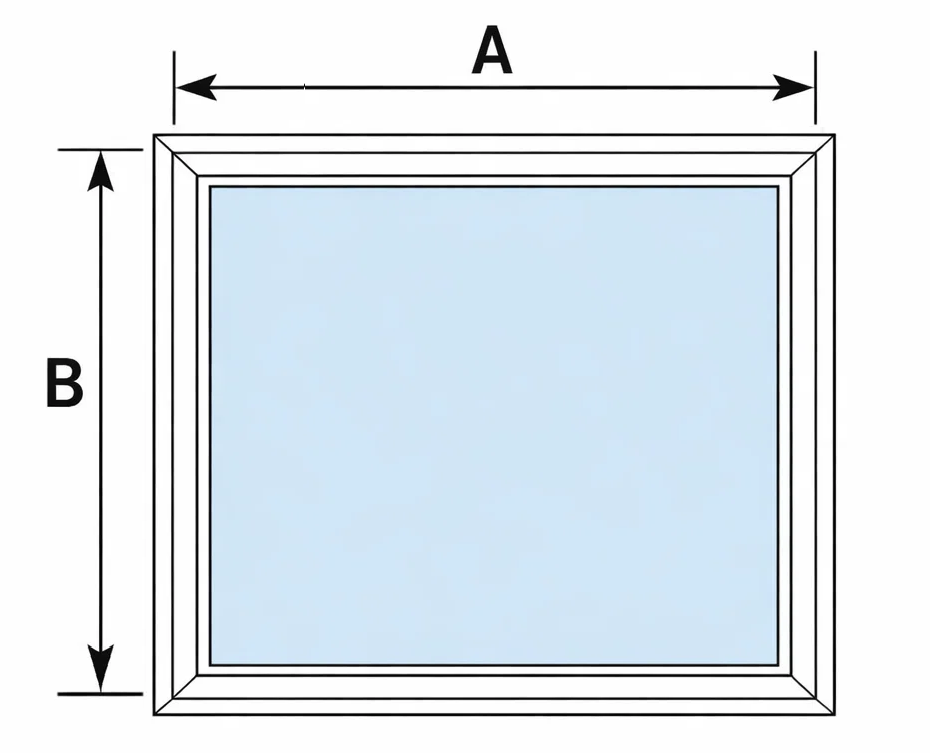

a) Ventilación natural mediante ventanas practicables o huecos abiertos al exterior con una superficie útil de ventilación de al menos 1 m² en cada planta.
La ventilación natural mediante ventanas practicables o huecos abiertos al exterior es una de las soluciones admitidas para la protección frente al humo en escaleras protegidas. Este sistema se basa en la evacuación directa de los humos hacia el exterior, aprovechando la diferencia de presiones y la flotabilidad del humo caliente. Para que resulte eficaz, es necesario disponer en cada planta de una superficie útil de ventilación no inferior a 1 m², garantizando así una adecuada renovación del aire y la evacuación de humos en caso de incendio.
b) Ventilación mediante dos conductos independientes de entrada y de salida de aire, dispuestos exclusivamente para esta función y que cumplen las condiciones siguientes:
Condiciones que se han de cumplir:
- La superficie de la sección útil total es de 50 cm² por cada m3 de recinto en cada planta, tanto para la entrada como para la salida de aire; cuando se utilicen conductos rectangulares, la relación entre los lados mayor y menor no es mayor que 4;
- Las rejillas tienen una sección útil de igual superficie y relación máxima entre sus lados que el
conducto al que están conectadas; - En cada planta, la parte superior de las rejillas de entrada de aire está situada a una altura sobre el suelo menor que 1 m y las de salida de aire están enfrentadas a las anteriores y su parte inferior está situada a una altura mayor que 1,80 m.
La siguiente consulta en el blog de la unión resulta aclaratoria sobre este sistema de protección frente al humo:
https://uaaap4.blogspot.com/2016/01/841-deben-ser-tipo-shunt-los-conductos.html
Los conductos destinados a la evacuación de humos de incendio en una escalera protegida —o en los vestíbulos de independencia cuando se trate de una escalera especialmente protegida— no necesitan ejecutarse como conductos tipo shunt. El sistema no se basa en un único conducto, sino en dos conductos independientes, dispuestos con rejillas enfrentadas dentro del recinto de la escalera (o de los vestíbulos), con el objetivo de generar ventilación cruzada.
Uno de ellos actúa como conducto de aportación de aire limpio, por lo que debe tomar aire del exterior en su extremo inferior y no disponer de salida al exterior en su extremo superior. El segundo conducto cumple la función de extracción de humos: se inicia en la rejilla correspondiente a la planta más baja, sin entrada de aire exterior, y evacúa directamente al exterior por su extremo superior.
En cualquier caso, los conductos deberán diseñarse evitando tramos horizontales superiores a 5 metros de longitud.
El calculo de la superficie mínima ha de hacerse en la planta en la que la escaleras o vestíbulo cuente con un mayor volumen. A continuación se incluye herramienta para el cálculo de los conductos teniendo los datos relativos a superficie y altura del recinto a considerar.:
c) Sistema de presión diferencial conforme a EN 12101-6:2005
Un sistema de presión diferencial conforme a la EN 12101-6:2005 es un sistema de control de humos que mantiene una sobrepresión de aire limpio en una escalera protegida o en el vestíbulo de independencia de una escalera especialmente protegida, con el fin de impedir la entrada de humo en caso de incendio.
El sistema funciona mediante la impulsión mecánica de aire exterior, generando una presión mayor en el recinto protegido que en los espacios colindantes, incluso con puertas abiertas durante la evacuación. De este modo se garantiza que la escalera o el vestíbulo permanezcan practicables y seguros para la evacuación y la intervención de los equipos de emergencia.
Su diseño, instalación y verificación se realizan conforme a la norma EN 12101-6, que establece los valores de presión, caudales, condiciones de funcionamiento y clases de sistema aplicables a este tipo de recintos.
